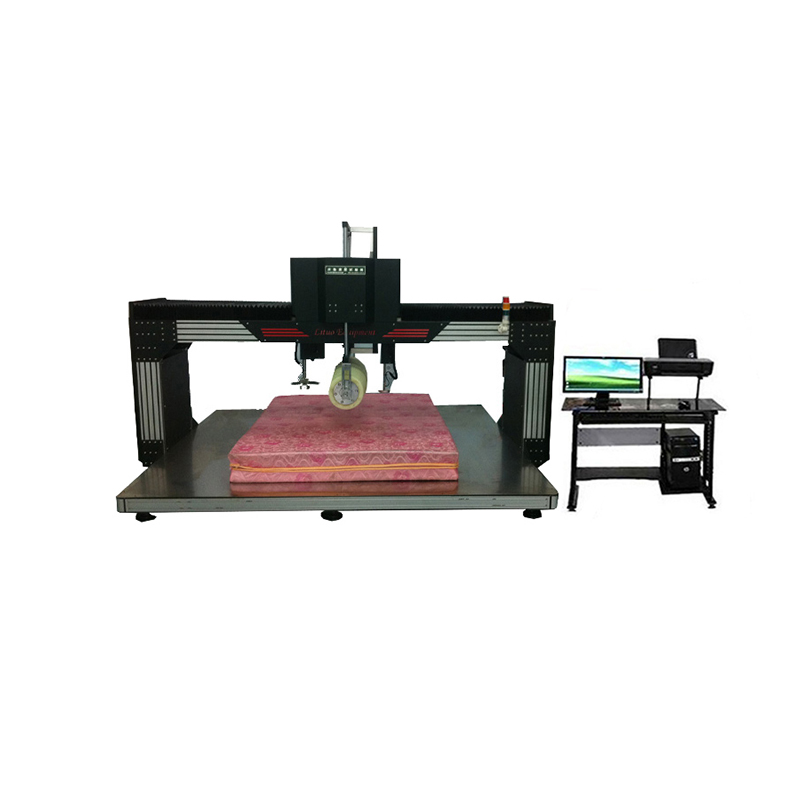

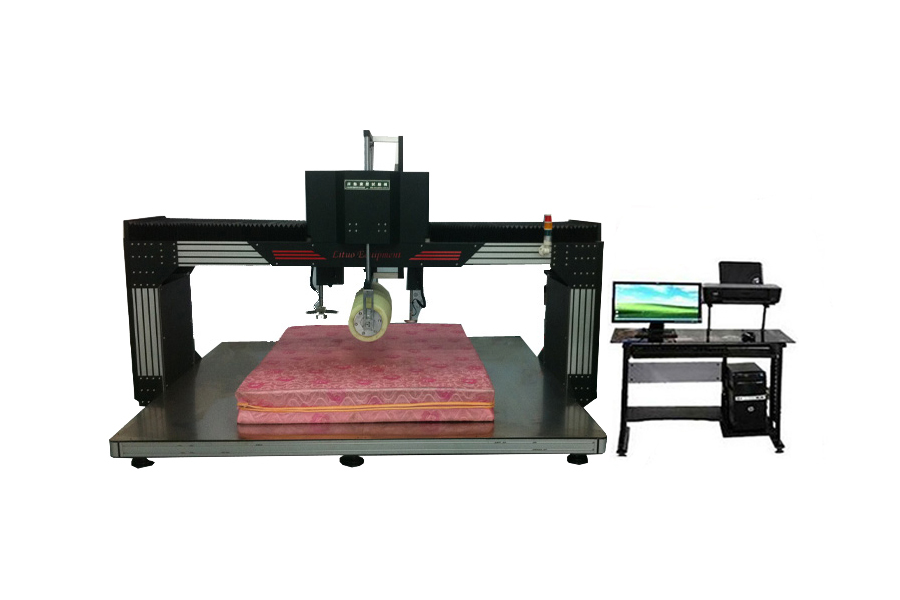

LT-JJ29-C Computerizat saltea gb de rulare, duritate, înălțimea de inspecție de testare mașină (rulare+duritate+măsurarea înălțimii)

descrierea produsuluiVersiunea

National tester cuprinzătoare standard este o mașină concepute pentru a simula rularea continuă a somnului uman. Rostogolirea durabilitatea adoptă un modul de încărcare de rulare plasat în poziția saltelei de încărcare orizontală, rulare la o anumită frecvență pentru a efectua alternativ de încărcare pe saltea, astfel încât să se testeze salteaua' s capacitatea portantă pentru lung-term repetitive de rulare sarcină. Pavajul moale Testul greu este de a testa duritatea saltelei, care îndeplinește cerințele de la toate tipurile de producător și saltele standard de. Este folosit pentru a judeca viața de calitate și servicii a saltelei și strict în conformitate cu cerințele standarduluinațional pentru încercări mecanice. Potrivit pentru puternic saltea cu arcuri, saltea cu arcuri obișnuite, spuma saltea, saltea elastică din fibre maro. \\ Parametriin

Technical

1. Mod de control: Controlul computerului

2. Dispozitiv de testare durabilitate Pavement:

1) dispozitiv mecanic care poate conduce rola pentru a face mișcarea relativă orizontală pe suprafața saltelei: momentul de rotație de inerție al rolei este (0,5 ± 0,05) Kgm2, frecvența de încărcare trebuie să fie (16 ± 2) orimin, sarcina statică trebuie să fie (1400 ± 7) N, iar timpii de testare sunt/30000 ori>

2) cu role. formă ovală exterioară toleranță dimensiune este de ± 2 mm, suprafața trebuie să fie dură,netedă, fără zgârieturi sau alte defecte de suprafață, lungime (1000 ± 2) mm, coeficientul de frecare între (0,20,5), șanfrenare Unghi rolei: R30, diametrul maxim al rolei : 300 ± 1mm;~

3) cu motor: motor servo Panasonic din Japonia;

4) călătoria de încercare: aproximativ 250mm liniei mediane a saltelei;

5) precizia dispozitivului de măsurare a forțeinu trebuie să fie mai mică de 1%, precizia dispozitivului dimensiunenu trebuie să fie mai mică de 1mm, iar devierea poziției blocului de încărcare trebuie să fie de ± 5 mm.

3. Dispozitiv de măsurare a înălțimii:

1) precizie de măsurare înălțime: ± 0,5mm;

2) înălțime pad de măsurare: suprafața de măsurare este plană șinetedă cilindru rigid;

3) diametrul de măsurare pad: 100mm, teșitură R10;

4 viteză) aplicarea pad: 100 ± 20mmmin;/

5) forță verticală în jos: aplică 4N forță, atunci distanța dintre suprafața de sub suprafața pad circular și placa este înălțimea pad saltea; Înălțimea de măsurare: înălțimea suprafeței de saltea inițială, de 100 de ori, 29.900 ori de încercare de anduranță, respectiv măsurarea înălțimii suprafeței saltelei; Sistemul altimetru: valoarea forței este setată de software, se aplică o forță verticală în jos în modul de stabilire a vitezei, și este legat direct de ecran tactil PLC

4.. Dispozitiv de încercare de duritate:

1) încărcare pad: un cilindru rigid cu o suprafațănetedă și cu un diametru de 355mm, a cărui față de capăt este o sferă convexă, cu o rază de curbură de 800 mm și o rază de curbură a acesteia marginea frontală de 20mm;

2) capacitatea de încărcare: 1000N;

3) viteza de rulare în timpul încărcării și descărcării: (90 ± 5) mmmin, sistemul poate ajunge la orice setare de 0,01/200mm-min;/

4) curba de încărcare deformare: relația dintre forța presurizată de către tamponul de încărcare pe specimen și valoarea sag corespunzătoare ;

5) valoarea durității (Hy) a saltelei este valoarea medie a pantei (raportul dintre forța de încărcare N la adâncimea sag mm) a curbei de încărcare deflexie la 210N, 275N și 340N;

6) duritate de grad: duritatea produsului este exprimat în intervalul de la 1 la 10; Hs1=5 sunt saltele dure (mai micnumărul, cu atât mai greu este); Hs~6=10 este saltea moale (mai marenumărul, mai moale este);~

5.Appearance: cadrul principal este realizat din aluminiu industriale avansate. Fiecare coloană și două materiale din aluminiu sunt superpoziție, iar partea de conectare este foaie de metal de copt. Dispozitivul de acționare a mașinii se află pe partea de sus a mașinii, brațul articulat este fixat și fix. Acesta este încărcat pe cele patru coloane ale motorului din aluminiu pe partea de sus a mașinii, stabil și tăcut

6.Test Material tabel:. Bază cu profil avansat de aluminiu industrial, masă cu oțel inoxidabil 304;

7. Înălțimea mesei de încercare de la sol: 180mm

8. Dimensiuni externe: 3320 * 2400 * 2280mm (lungime * lățime * înălțime)

9. Greutate: aproximativ 2,3 tone

10. Sursa de alimentare și de alimentare: AC220V 50HZ singurphase despre 2kW-

11. Acesta poate fi folosit pentru a testa intervalul proba maximă a unui singur saltea: 2400mm x 2400mm x 440mm

12. Sistem de operare:. un set de sistem manual și un set de sistem automat

13. Hard și afișare moale: Numere și cuvinte

15. Ecranul program poate alege chineză simplificată, chineză tradițională, engleză.

16.Force și viteza de deplasare poate fi controlată la deplasarea de afișare și de timp, forțamaximă de deplasare și forță minimă și curba de viață (în fiecare ciclu Schimbare curbele de forță maximă și deplasarea maximă a fiecărui canal.-

17. KGF, LBF, KN, N sunt disponibile pentru unități de rezistență.

18. fiecare forță și senzor de deplasare poate fi calibrat în 10 segmente sau într-un singur segment.

19. raportul poate fi de ieșire în Word, Excel și PDF.

20. datele curba de testare vor fi înregistrate în baza de date. În cazul în care programulnu se execută testul, curba de afișare poate fi apelat din baza de date.

21. Poziționați punctul de mijloc al testului de rulare, găsiți în mod automat punctul de mijloc al saltelei, fără poziționare re manual .

Conform la standardul

Versiunea se conformează instrumentului GBt 26706/2011-soft mobilier din fibra brun saltea elastică"; QB"T 195 2.2/2011-soft resort mobilier saltea moale", BS EN 1957:. 2012 Cerințe pentru încercări mecanice"
