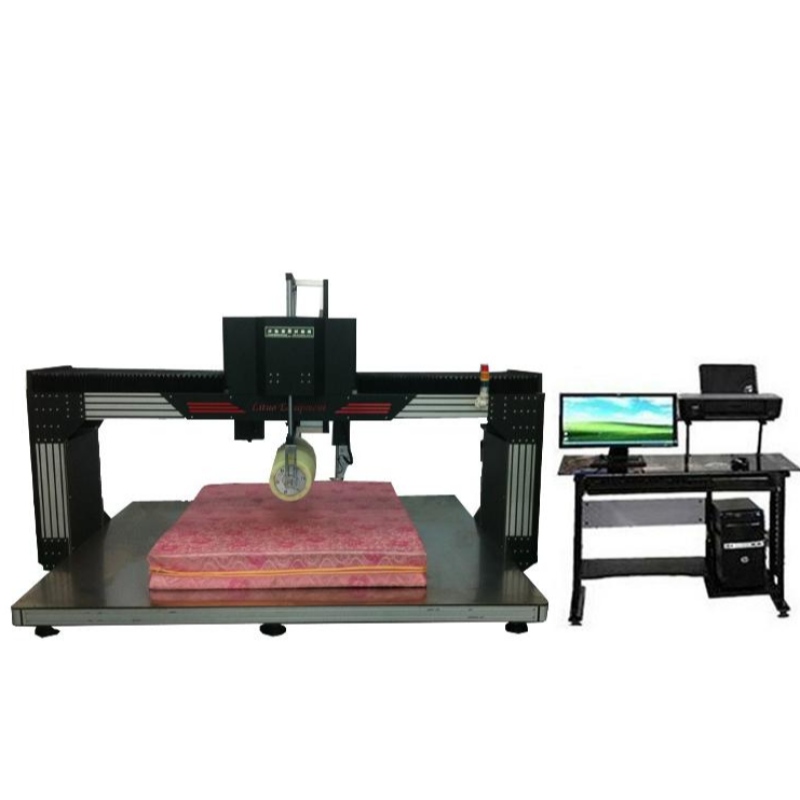

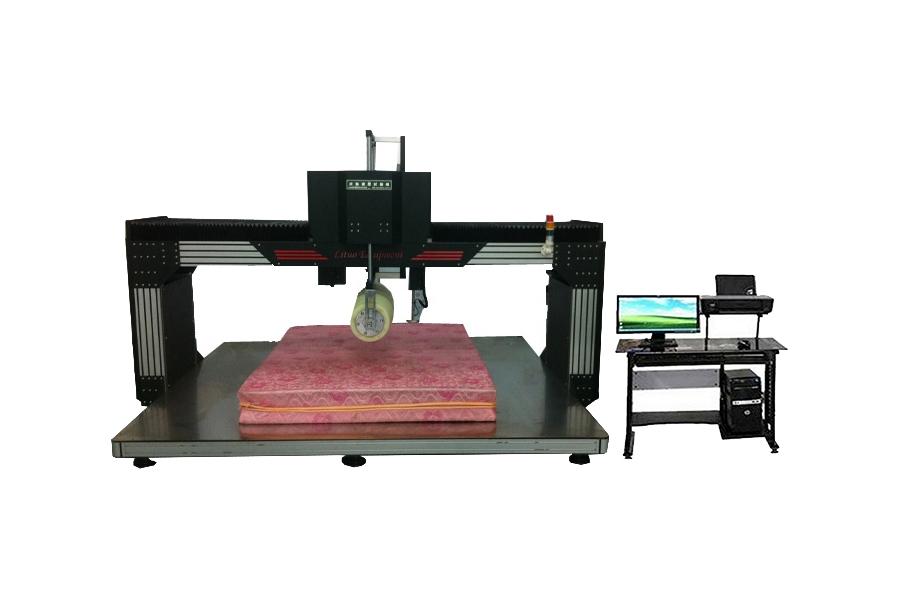

LT-JJ29-A computerizat GB saltea pavajului durabilitate tester (rulare+măsurarea înălțimii)



descrierea produsuluiVersiunea

Versiunea mașină de testarenationale saltea pavajului durabilitate standard este o mașină concepute pentru a simula rularea continuă a somnului uman. Durabilitatea rulării trotuarului adoptă un modul de încărcare laminare plasat în poziția de încărcare a saltelei orizontale, laminarea la o anumită frecvență pentru a efectua încărcarea reciprocă pe saltea, astfel încât să se testeze capacitatea de purtător' Încărcare repetitivă și îndeplinesc cerințele diferitelor producători de saltele și standarde. Este folosit pentru a evalua durata de viață a calității și serviciului saltelei și respectă cu strictețe cerințele standarduluinațional de testare mecanică. Potrivit pentru saltea puternică de primăvară, saltea de primăvară obișnuită, saltea de spumă, saltea elastică din fibră brună. Această mașină este utilizată în principal pentru înălțimea saltelei și a testului de durabilitate a peretelui-T 267062011

Soft Mobilier Brown Fiber Elastic saltea

; Qbt 1952.2 2011Soft Mobilier Soft Soft Saltea

, BS EN 1957: 2012 Cerințe pentru testarea mecanică.

1. Mod de control: Controlul computerului

2. Dispozitiv de testare a durabilității pavementului:/-"1) Dispozitiv mecanic care poate conduce rola pentru a face o mișcare orizontală relativă pe suprafața saltelei: momentul rotativ al inerției cilindrului este (0,5 ± 0,05) KGM2, Frecvența de încărcare trebuie să fie (16 ± 2) Times"min, sarcina statică trebuie să fie (1400 ± 7)n, iar timpul de testare sunt/30000 ori.-""2) rolă: ovală, externă Toleranța dimensiunii este de ± 2 mm, suprafața trebuie să fie tare,netedă, fără zgârieturi sau alte defecte de suprafață, lungime (1000 ± 2) mm, coeficientul de frecare între (0,20,5), unghiul de capsare a rolei: R30, diametrul maxim al rolei : 300 ± 1mm;



/>

~

/

4) Excursie de testare: aproximativ 250mm de linia centrală a saltelei;

5) Precizia dispozitivului de măsurare a forțeinu trebuie să fie mai mică de 1%, precizia dispozitivului de dimensiunenu trebuie să fie mai mică de 1 mm, iar abaterea poziției blocului de încărcare trebuie să fie de ± 5 mm.

3. Dispozitiv de măsurare a înălțimii:

1) precizie de măsurare a înălțimii: ± 0,5mm;

//

-2) Suprafața de măsurare este un cilindru rigid plat șineted;

3) Diametrul plăcii de măsurare: 100mm, Chamfering R10;

4) Viteza de aplicare a padului: 100 ± 20mm min;

m5) Forță verticală descendentă: Aplicați 4N forța, apoi distanța dintre suprafața sub suprafața plăcii circulare și a plăcii este înălțimea plăcuței de saltea; Înălțimea de măsurare: înălțimea suprafeței de saltea inițială, de 100 de ori, 29.900 ori de încercare de anduranță, respectiv măsurarea înălțimii suprafeței saltelei; Sistemul Altimeter: Valoarea forței este setată de software, forța este aplicată vertical în jos în calea vitezei de setare și este direct legată de ecranul tactil PLC.

4. Aspect: Tratamentul cu vopsea

5. Material de tabel de testare: oțel inoxidabil

6. Înălțimea tabelului de testare de la sol: 180mm

--7. Gama maximă de probă de testare: 2400mm × 2400mm × 440mm-

8. Dimensiuni externe: 3320 * 2400 * 2280mm (lungime * lățime * înălțime)

9. Viteza de testare: 90mmmin; 100 mmmin

10. Alimentare și energie electrică: AC2201V 50Hz SinglePHASE aproximativ 2kw

11. Greutate: aproximativ 2,3 tone

-Product caracteristici

1. Echipamentul îndeplinește două metode de încercare: testul de testare a durabilității pavajelor și testul înălțimii padului.

2. Rezultatele testului complet automat pot fi realizate prin controlul calculatorului. Două moduri de testare sunt funcționarea complet automată și controlul manual cu un singur buton.

3. Structura mecanică a gantriei este adoptată în testul de durabilitate a trotuarului, cu autovehiculul High

THRUST și HIGHPRECIZION Heavyduty linear ca părțile de conducere; Necesitatea de a utiliza ecranul tactil de marcă celebru ca controlul introducerii, faceți controlul operației mai umanizat și concis.

4. Încărcarea cu role a testului de durabilitate a trotuarului adoptă un rulment glisant liniar pentru încărcarea liberă; În testul de durabilitate, blocul de încărcare și rulmentul de alunecare liniară sunt utilizate pentru încărcare liberă, deoarece existănumai fricțiune de rulare liniară, astfel încât exactitatea forței de încărcare poate fi garantată. Prin urmare, forța de încărcare este mai în concordanță cu cerințele standard. \\ N \\n \\n \\n5. Aspect frumos și elegant: cablarea complet ascunsă, pentru a preveni scurgerile în timpul operației și pericolul oricărui sistem de alimentare cu energie electrică; Suprafața rulmentului este realizată din oțel inoxidabil, cu suprafațănetedă, convenabilă pentru încărcarea saltelei; Placa de oțel complet,nu estenevoie să pumn pentru a fixa terenul, asigurați-vă că instrumentulnu se mișcă,nu se agită. \\ N \\n \\n \\n6. Testarea înălțimii de testare Motorul servomotorului este utilizat ca unitate de testare la viteza specificată în standard, afișează graficul curbei între valoarea forței presurizat de tamponul de încărcare de pe specimen și valoarea SAG corespunzătoare și măsurați automat înălțimea. \\n \\n \\n \\n7. Rollerul este fabricat din material special, cu o bună rezistență la uzură, o suprafațănetedă, fără crăpare, fără deformare și durată lungă de viață. \\ N \\n \\n8. Poziționarea imediată a punctului de încercare, găsiți automat punctul de mijloc al saltelei,nu estenevoie să repoziționați manual, poziționarea punctului PLC. \\ N \\n \\n \\n9. Sistem de control umanizat, interfață simplă, funcții complete, răspuns ridicat \\nspeed al ecranului tactil, ușor de operat. \\ N \\n \\n \\n10. Rezultatele testului pot fi imprimate prin imprimantă în funcție de formatul de fișier cerut de client. \\ N \\n \\n \\n11. Protecția datelor: Salvați automat când alimentarea este oprită (datele pot fi salvate automat după oprire). \\ N \\n \\n \\n12. Baza este conectată prin profilul de aluminiu industrial de înaltă rezistență și trotuar Sus304 din oțel inoxidabil, durabil și inoxidabil pe tot parcursul anului. \\ N \\n \\n \\n13. Software-ul are afișarea curbei de oboseală în timpul procesului de rulare a rolei, care poate vedea direct analiza oboselii de compresie a saltelei sub sarcina rolei. \\ N \\n \\n \\n
