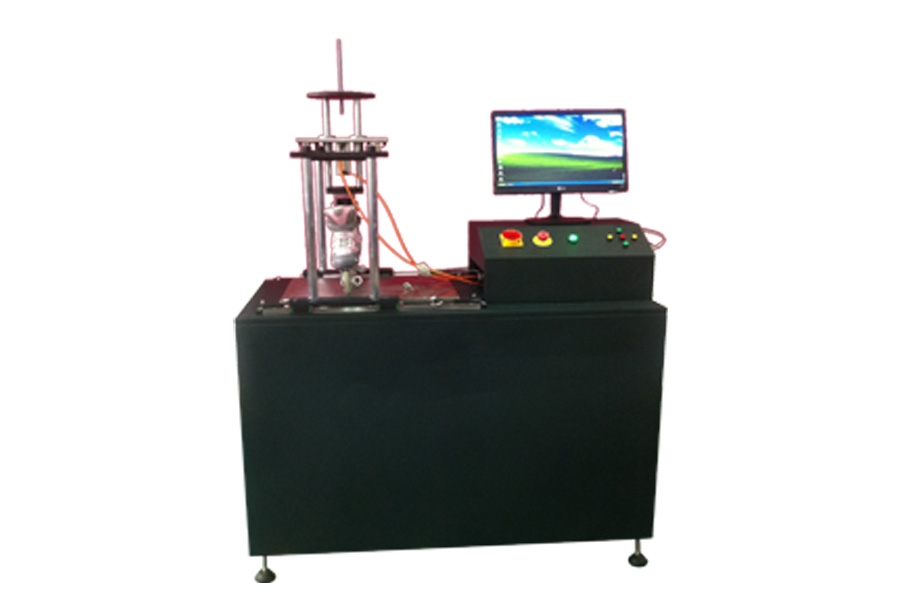

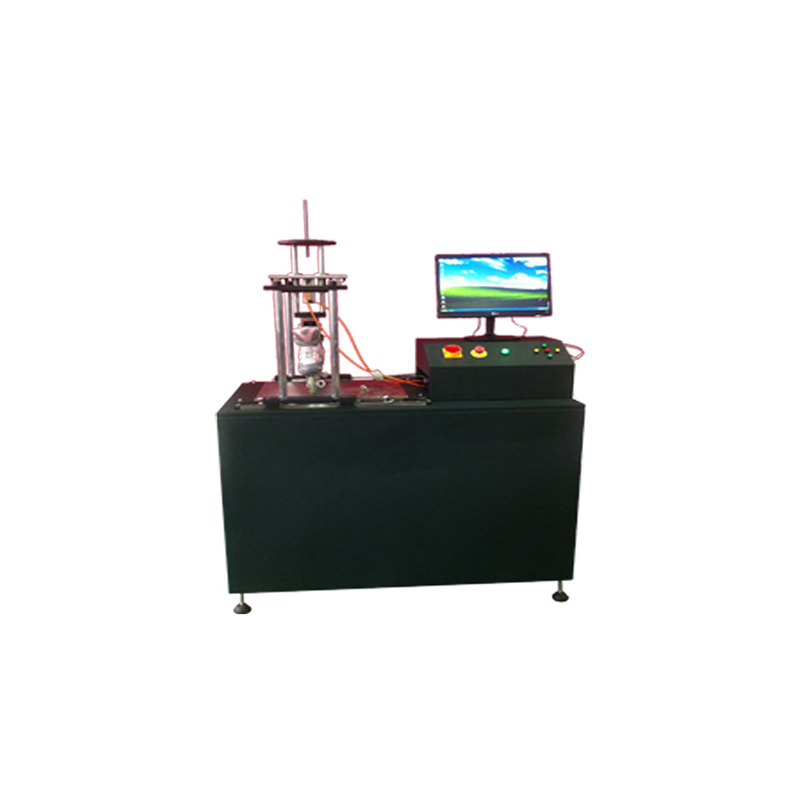

LT-HBXZ05 coeficient de role de frecare mașină de testare

Product Descriere:

Versiunea mașină este utilizat pentru testul coeficientului de frecare. Obiectul materialului de testare poate fi în pantofi, talpă, piele, piele. Metoda are tip uscat și tip umed. Și materialul podea de test poate fi din oțel inoxidabil, mocheta, placi ceramice etc. Acesta poate fi utilizat pentru frecarea produselor între capătul frontal al încălțămintei și tocul pantofului și sol în timpul mersului de simulare.

Compliance cu standardele:

linieÎn cu GB 20096-2006"roller patine", EN 13287 cerințe standard

parametriTechnical:

1. Poate repara patinele cu un singur rând și patinele cu role dublu pentru testare

2. Echipat cu un dispozitiv de încărcare înlocuibilă, astfel încât greutatea de încărcare a încălțămintei să fie de 40 kg sau 10,2 kg-3. Suprafața de testare este o placă de oțel plat cu rugozitate de suprafață Ra de 1,5μm

-4. Tensiunea poate fi încărcat în aceeași direcție a roții și axul pantofului, iar curba valorii forței maxime pot fi înregistrate de către software-ul de test special

5. O pereche de pantofi durează cu dimensiuni de pantofi de 20, 24, 30, 34, 36, 38, 40 și 42

6. Capacitatea senzorului de forță: celulă de încărcare verticală: 100 kg × 1; Celula de încărcare orizontală: 100 kg × 2

7. viteza de alunecare: 0,3 ± 0,03 ms

/8. Gabaritul unghiului de pană: 7 °

9. Placă de testare: compresie podea placi ceramice, placă de oțel inoxidabil, covor

 Product caracteristici:

1. Caracteristici software:

O) de economisire automată: date de testare și condițiile de testare sunt salvate automat pentru a preveni pierderea de date cauzate de pană de curent bruscă sau uitarea pentru a salva

b) reproducerea. Rezultat: rezultatele testelor pot fi accesate la voință, iar curba de date pot fi reanalizate

C) Curve traversal:. după finalizarea testului, mouse-ul poate fi folosit pentru a găsi valoarea forței și deformare de date a Curba de încercare Punctă în funcție de punct și este convenabilă și practică pentru a obține parametrii de testare a diferitelor materiale. Compararea rezultatelor: Curbele caracteristice ale probelor multiple pot fi suprapuse, reproduse și parțial mărite de diferite culori pentru a realiza analiza și compararea unui grup de eșantioane

E) unitate de schimb:. vigoare; Timpul și alte elemente pot fi selectate în funcție denevoile de unități diferite pentru a comuta

F) Raport de încercare:.. Raportul de încercare pot fi programate și tipărite în conformitate cu formatul solicitat de către utilizatori

poziționareG) Revenire: determină poziția de pornire a testului, și există un prompt în software-ul

2.. Caracteristici hardware:

-

--b) Cadrul de tambur al structurii mașinii este conectat și fixat pe placa de jos pe pătrat pipe. O celulă de încărcare și un cilindru de precizienon-NFRICTION sunt atârnate pe capătul superior al cadrului și conectate cu cadrul de fixare al piesei de încercare. Cilindrul de precizienon-NFRICTION este utilizat pentru a aplica presiune asupra specimenului (fără ajustarea manuală). Are funcția de echilibrare a structurii și a greutății agățate a specimenului, care produce o presiune stabilă și precisă asupra specimenului. În plus față de agățarea sub cilindrul de precizienon-nfriction, cadrul de fixare a specimenului este Conectat la cele două celule de sarcină din partea dreaptă a spatelui cu un suport triunghiular, iar cele două celule de sarcină sunt fixate la cele două cadre mobile. Această stare de conexiune poate face ca rama de fixare a specimenelor să producă o deplasare a traiectoriei în sus și în jos. Schimbarea forței de frecare cauzată de deplasarea HighSpeed ​​a plăcii de comprimare a specimenului poate fi măsurată prin două celule de sarcină pe partea dreaptă din spate.

-d) în specimenul sub cadrele fixe mobile tabel, este folosit pentru a plasa gresiei, care este fixat pe cele două șine glisante liniare pot finetede alunecare în jurul valorii, pe partea din spate a mesei mobile și de blocare a centurii ecartament fixat de servo motor și ambreiajul pentru a conduce masa mobilă pentru a muta la viteză mare.-

E) modul de putere adoptă sistemul servo motor, servo motor are efectul de rezistență la căldură, bas, rezistență la șocuri, și de mare viteză, funcția de poziționare de înaltă frecvență

F) siguranţă: o varietate de design de protecție de siguranță și semne de avertizare, și un buton de oprire de urgență este instalat în loc vizibil a panoului pentru a asigura siguranța vieții operatorului

Test principiu:

Versiunea schimbare de frecare este măsurată printr-un senzor de forță, făcând materialul pantof sau contactul cu pantofi cu placa standard de pardoseală cu o forță fixă ​​și reglarea unui unghi fix pentru a deplasa rapid țigla de podea.
