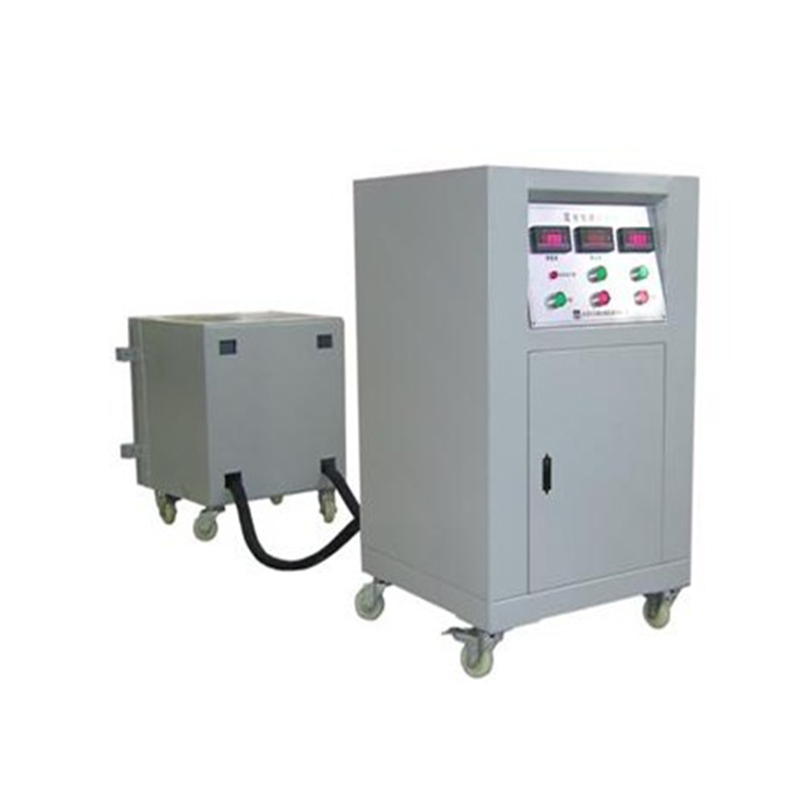

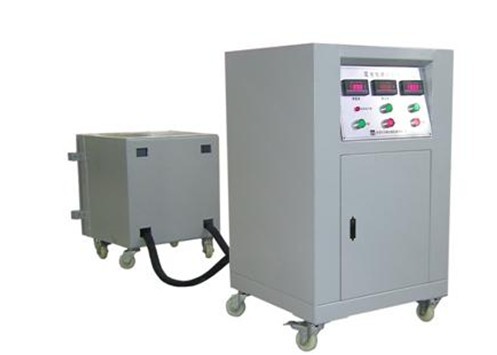

scurtLT-DC05 Acumulator tester de circuit



Versiunea descrierea produsului

1. Scopul testului: Controlul la distanță Dispozitivul de scurtcircuit cu curent complet curent este proiectat pentru a respecta GB \\\\ IEC \\\\ EN \\\\ UN38.3 \\\\ UL și alte standarde bazate pe o varietate de standarde de testare cu scurtcircuit baterie. Conform cerințelor standard, dispozitivul scurt-circuit trebuie să îndeplinească intervalul de rezistență internă este mult mai mic de 100mΩ, pentru a obține curentul maxim scurt-circuitnecesar de testare.

2. Descrierea produsului: Această mașină este un dispozitiv de scurtcircuit cu curent de mare viteză, care este proiectat prin integrarea diferitelor standarde și cerințe de testare a bateriei. Conform cerințelor standard, dispozitivul scurt-circuit trebuie să îndeplinească intervalul de rezistență internă * 100MΩ de mai jos, pentru a obține curentul maxim scurt-circuit cerut de testare. Proiectarea circuitului a dispozitivelor de scurtcircuit trebuie, de asemenea, capabilă să reziste la impactul curentului ridicat, așa că vom alege contactorul electromagnetic electromagnetic industrial-GRADE, de diversiune electromagnetică și de cupru intern, construit-in avant de curgere axială cu bile care să asigure eficient Protecția termică, care va duce la mai multă siguranță la dispozitive mari curente de scurtcircuit, și va reduce în mod eficient risipă a echipamentului de testare, pentru a asigura acuratețea datelor de testare

Product



1. Contact cu curent ridicat:

(1) Efectuați și deconectați tensiunea de lucru DC la 660V pentru o distanță lungă;

(2) curent de lucru evaluat 1500a, echipat cu suflare magnetică serie Placă mediastinală Sistemul de arc de acoperire ceramică al arcului;

(3) Amenajarea planului a structurii generale, a sistemului electromagnetic și a sistemului de stingere a arcului principal sunt fixate pe șasiul de instalare. Utilizează sistemul electromagnetic de tip bate și bobina dublă de aspirație, în rotația marginilor și colțurile sunt instalate pe dispozitivul de presare de margine. Contactul principal este realizat din cupru roșu. Rezistența la contact este scăzută și viteza de reacție este rapidă.

(4) Contactorul este fiabil, sigur, cu durată lungă de viață și o întreținere ușoară.

2. Controler de control la distanță:

(1) Control wireless de distanțe lungi;

--

(2) Funcționare fiabilă și stabilă, cu funcții de auto-blocare și de interblocare, abilități puternice anti-ninterferente, Livială lungă;

3. Voltmetru:

~(1) Tensiune de măsurare: 0

100V Pentru a asigura precizia testului;

(2) Precizie de afișare: FS ± 0,2% RDG ± 1Digit;

(3) Mod de acțiune: 2 Mod integral dublu

4. Ammetru:

~(1) Tensiune de măsurare: 0~1500A și 01000a dc două;

(2) Dispoziție Precizie: F. S ± 0.2% RDG ± 1digit;

(3) modul de acțiune: 2 mod integral dublu

5. Configurație de bază:

(1) Întregul baterie scurt Tester este compus din contactor DC cu curent mare, controler de control la distanță, voltmetru, ammetru etc.;

(2) accesoriinecesare, accesorii, unelte speciale, piese de schimb, etc parametrii



Technical

1. Scurtcircuitării parametri tehnici:

(1) Durata de viață mecanică: 300.000 de ori

(2) mărimea mașinii: L600 x A600 X H970mm

( 3) tensiune de lucru: 220V AC 50/60Hz

(4) tensiune de impuls:/50μS (vârf) 1min~

AC 1KV1.2 (5) ca răspuns DC timp: ≤5μs

(6) scurt maxim-circuit curent: curent 1500A maxim admisibil: 4LE, 5 secunde

(7) Rezistența internă a dispozitivului:<<100mΩ

/(8) Distanță de control: 7m fără barieră solidă

(9) Timp de acțiune: Timp de aspirațierelease time30ms impulse(10) caracteristici: acţiune tensiune Anulare≯

66

%  us                    Cold tensiune eliberare≯30%us ,≮

5

%

us

-(11) Durata de viață electrică: sarcină rezistivă 50000 de ori, sarcină inductivă: sarcină rezistivă 60% LE, de 20.000 de ori

2. Parametrii tehnici de explozieproof box:~(1) Interval de temperatură: 20℃

60

℃(reglabil)

(2) fluctuație de temperatură: ± 1℃

(3) Abaterea de temperatură: ± 2

℃

(4) dimensiune cutie interioară: 500 * 550 * 500mm (W * D * H)

(5) dimensiune cutie: 780 * 800 * 1250mm (W * D * H)

(6) Material cutie:nisip de suprafață din oțel inoxidabil

(7) alimentare: 220V AC 50HZ

\\n (8) putere totala: 1.0KW \\n \\n \\n \\n \\n
