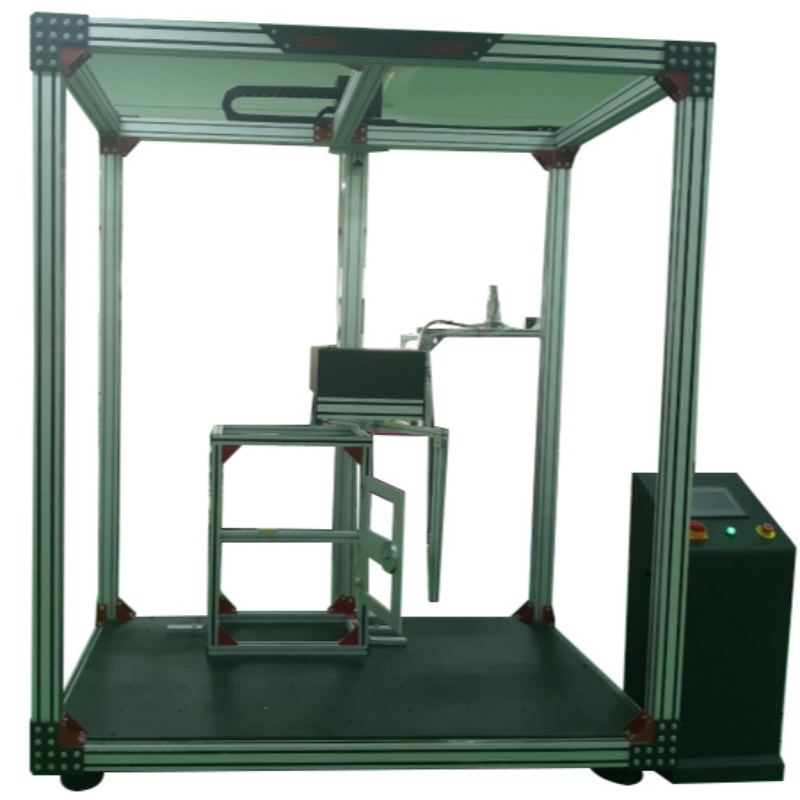

LT-JJ80 integrat mașină de testare pentru cabinet de ușă balama



Versiunea descrierea produsului

mașinăAcesta este potrivit pentru sarcina verticală statică, sarcină statică orizontală, forța de acționare, de încercare de durabilitate pentru balamale finite și semi \\ balamalenfinished cabinetului doors.The balama este deschis și închis în mod repetat în timpul utilizării simulării , iar balamaua este verificată pentru deteriorări sau alte condiții care afectează utilizarea după un anumitnumăr de cicluri.-



Conform la standardul

Standard: QBT 2189 \\ mobiliern2013 hardware ceașcă/shaped întuneric balama--\\ testndurability other elemente de testare opționale sunt după cum urmează:



    1 Forță de operare (opțional)

    2. sarcină statică verticală (opțional)

/- 3. sarcină statică orizontală (opțional)

Standard: durabilitatea 7.1.4 uși glisante în GBT 10357.5 2011

Test

\\ parametriin

-Technical/

1. Viteza de încercare: 1

18 ori

min (reglabil)

2. stație de testare: acesta poate fi mutat de la stânga la dreapta, potrivit pentru dulap cu ușă la stânga sau la dreapta, și pot fi folosite pentru ușa dulapului finit sau de testare singur produs balama (estenevoie de scule)

-3.. Fixarea de testare: detașabilă, mobilă în sus și în jos. Ușa de testare este atașat la cerințele standard (așa cum se arată mai jos), potrivite pentru testarea dulapuri de înălțimi diferite (proba maxima: 1800 * 1900 * 550mm)

4.Test Unghi:. Servo 0

180 ° Reglate. Greutate: 1kg, 2 buc

8. Încărcarea: 0500N (încărcarea poate fi setată pentru a oprinumai pentru evaluare)

~9. Eroarea absolută a cursei măsurate: ≤ ± 0,25m

10. Gama de control al călătoriilor: 0.0599.9km scară 0.25m

-11. Eroarea absolută a timpului de măsurare: 0,1 secunde

12. Încercare de durabilitate: a pus o anumită sarcină pe ușa dulapului și balama, în mod repetat, deschide și închide ușa, după un anumitnumăr de cicluri, verificați dacă balamaua poate îndeplini în continuare cerințele de utilizare

13.. Încărcarea statică verticală: Suspendați sarcina specificată la 100 mm distanță de partea cea mai îndepărtată a balamalei întunecate cu pahare, deschise și închideți ușa de 10 ori, de fiecare dată de la 45 de grade distanță de poziția completă de închidere la 10 grade distanță de deschiderea completă Poziție, reciproc 1 timp, unghiul maxim de deschidere este de 135 de grade distanță de poziția completă de închidere.

-14. încărcare statică orizontală: la poziția complet deschisă a ușii, se aplică sarcina specificată pe linia centrală orizontală la 100 mm distanță de partea laterală a cupei \\ balamaua întunericnshaped în direcția perpendiculară pe planul ușii. Testați de 10 ori.

15. Modul de control: PLC-machine Interfață

+16. Dimensiuni externe: Lungime 2060mm × Lățime 1500mm × Înălțime 2600mm-

17. Sursa de alimentare: 220V, 5A

 Features

1. Acesta poate fi utilizat pentru testarea în produsul instalat, care este ferm conectat cu diverse balamale șinu ar trebui să producănici o forță care afectează test.Also poate testa direct finit ușa dulapului produs.

2. Unghiul de lungime de tragere a echipamentului de testare poate fi ajustat în funcție de cerințele actuale de testare, iar unghiul poate fi ajustat de la 0 la 180 ℃.

3. Mașina este stabilă și frumoasă, fără părți mobile expuse și ușor de utilizat
