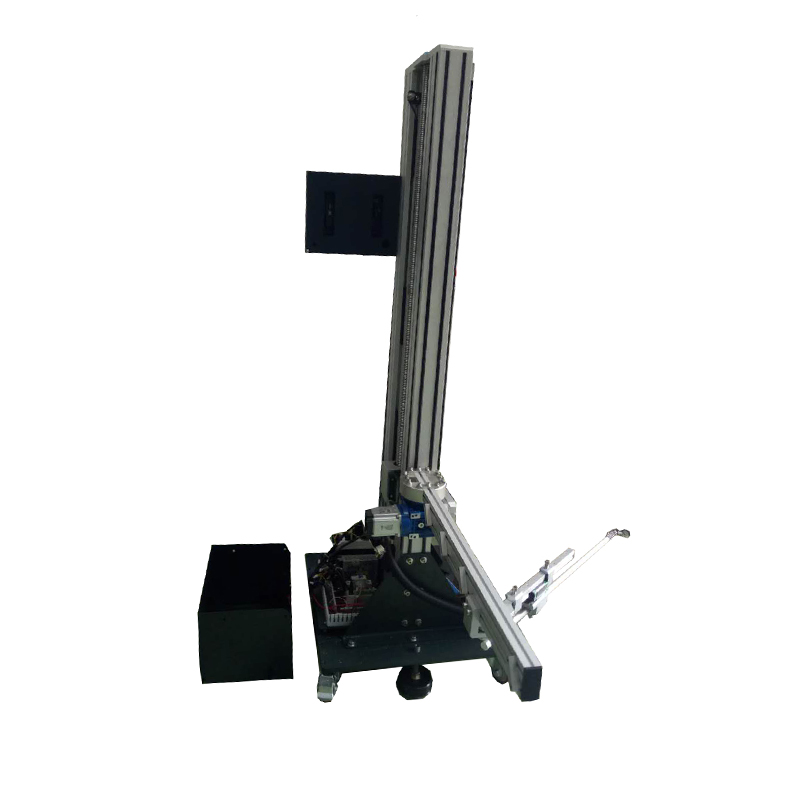

LT-JJ80 ușa dulapului balama cuprinzătoare mașină de testare



Versiunea descrierea produsului

Acesta mașină este potrivit pentru sarcina verticală statică, sarcină statică orizontală, forța de funcționare și încercare de durabilitate a balamalei terminat ușa dulapului și balama semi-finished. Deschideți și închideți balamaua în mod repetat în procesul de simularea utilizării comune, și verificați dacă balamaua este deteriorat sau alte circumstanțe care afectează utilizarea după un anumitnumăr de cicluri.



Conform la standardul

A: standard: QB/T 2189 \\ testn2013 durabilitate în ceașcă \\ balamale întunecatenshaped de hardware mobilier--

other teste opționale sunt După cum urmează:

1. Forța de operare (opțional)

2. Încărcare statică verticală (opțional)

3. sarcină orizontală statică (opțional)

B: Standard: 7.1.4 test de durabilitate de uși glisante în GBT 10357.5

2011

/-

 Technical parametrii

1. Viteza de testare: 115 ori

min (reglabil)

-2. stație de testare: acesta poate fi mutat de la stânga la dreapta, potrivit pentru stânga sau la cabinetul de deschidere a ușii din dreapta, și se poate face terminat ușa dulapului sau test de balama singur produs (estenevoie de scule)/

3. Test de scule: detașabil, poate fi deplasat în sus și în jos, ușa de încercare îndeplinește cerințele standard (așa cum se arată mai jos), potrivit pentru testarea dulapuri de înălțimi diferite (proba maxima: 1800 * 1900 * 550mm)

4. Unghi de testare: servo 0180 ° reglabil.

5. Dispozitiv de conducere: Servo servo de înaltă precizie-

6. Cadru de mașină: Profil de aluminiu industrial de înaltă rezistență 80 * 80mm

7. Loading Greutate: 1kg, 2 bucăți

8. Încărcarea: 0

500N (poate fi setată STOP de încărcare,numai pentru evaluare)

9. Eroare absolută a cursei măsurate: ≤ ± 0,25M

~10. Domeniul de control al accidentului vascular cerebral: 0.05

99.9km scară 0,25m

11. Eroarea absolută a timpului de măsurare: 0,1 secunde

~12. Încercare de durabilitate: a pus o anumită sarcină pe ușa dulapului și balama, și apoi se deschide și închide ușa în mod repetat, după ciclul de un anumitnumăr de ori, verificați dacă balamaua poate îndeplini cerințele de utilizare

13. . Sarcina verticală statică: atârnă 100mm de încărcare specificată departe de cea mai îndepărtată parte a balamalei cupa orb, deschide și închide ușa de 10 de ori, de fiecare dată de la 45 de grade la 10 grade distanță de poziția complet închisă, pe bază de reciprocitate 1 dată fărănumărare, și Unghiul maxim de deschidere este de 135 de grade distanță de poziția complet închisă.

14. sarcină statică orizontală: în poziția complet deschisă a ușii, se aplică sarcina specificată pe linia centrală orizontală la 100 mm distanță de partea laterală a balamalei cupa perpendicular pe planul ușii. Testul este condus de 10 ori.

15. Modul de control: PLC

machine Interfață

16. Dimensiune totală: lungime 2060mm × lățime de 1500mm × înălțime 2600mm+-17. Sursa de alimentare: 220V, 5A \\ Caracteristicin

Utilizarea

 1. Poate fi utilizat în produsele instalate pentru testarea și toate tipurile de balamale conectate ferm șinu ar trebui să producănici o forță care afectează testul. De asemenea, poate testa direct ușa dulapului finit.

2. Unghiul de lungime de desen al echipamentului de testare poate fi ajustat în funcție de cerințele actuale de testare, iar unghiul poate fi ajustat de la 0

la 180

3. Întreaga mașină este stabilă și frumoasă, fără părți mobile expuse și ușor de operat.
